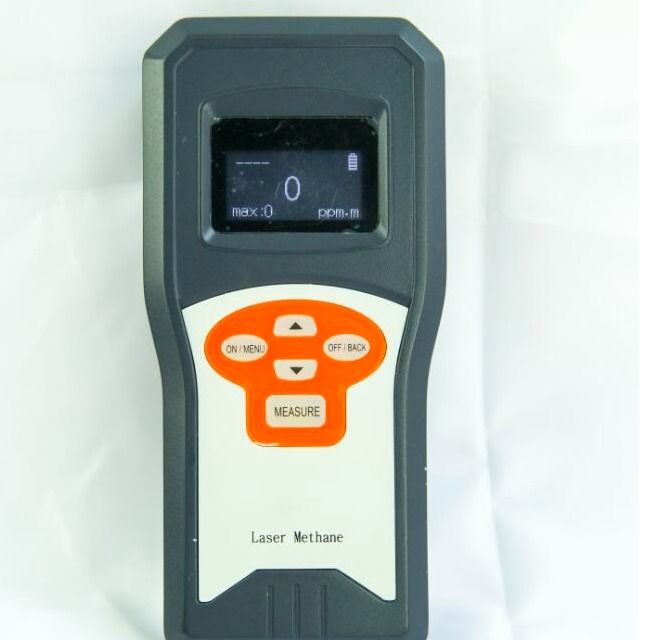

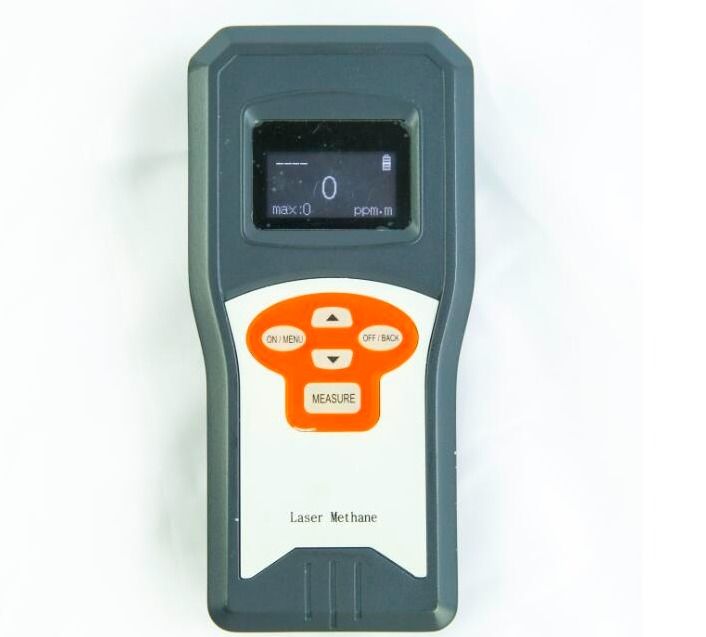

Strumento di misura a distanza per il metano laser per l'estrazione JJB30

Descrizione di prodotto

1,Visualizzazione
Lo strumento di misura a distanza del metano laser è composto da due sottosistemi: il sistema di trasmissione e ricezione laser e il sistema di elaborazione del segnale.Il sistema di trasmissione e ricezione del laser è costituito da due raggi laserUno è un laser a infrarossi per il rilevamento dei gas e l'altro è un laser rosso/verde visibile utilizzato per indicare la direzione e misurare la distanza.il laser a infrarossi invisibile e il laser di indicazione rosso/verde simili a una penna indicatrice iniziano a funzionare continuamenteIl laser a infrarossi emesso dall'estremità di trasmissione viene assorbito dal gas metano al passaggio attraverso il gas di prova.e l'altra parte della luce viene riflessa verso l'estremità ricevente attraverso ostacoli ordinari (comeLa luce riflessa, restituita alla parte ricevente, viene raccolta, convertita in segnale elettrico e trasmessa al sistema di elaborazione del segnale. The signal processing system determines whether there is gas leakage in the tested environment by detecting the strength of the laser light absorption and displays the gas concentration in the remote measuring instrument in units of ppm-m or %volIl laser visibile misura contemporaneamente la distanza dallo strumento al punto di riflessione e visualizza contemporaneamente la concentrazione del gas.A causa del principio secondo cui i gas (come il metano) hanno un effetto di assorbimento sulle lunghezze d'onda specifiche del laser, questo prodotto reagisce solo a specifici gas (come il metano) e non provoca falsi allarmi a causa di interferenze di altri gas, polveri, vapore acqueo, ecc.,che migliora notevolmente l'accuratezza del rilevamento ed evita false misureLo strumento di rilevamento e allarme del metano e del monossido di carbonio JJT4-1000 è utilizzato principalmente per il rilevamento sotterraneo.
2, Caratteristiche
1Prodotto intrinsecamente sicuro;
2. Selettiva per gas quali il metano, non influenzata da altri gas, vapore acqueo e polvere;
3La distanza di telemetria può raggiungere i 60 metri;
4. Viene fornito con funzione di visualizzazione della distanza;
5. Piccole dimensioni, leggero peso, comodo da trasportare;
6. basso consumo energetico, in grado di funzionare a lungo termine;
7. eccellente resistenza agli urti, resistenza all'acqua e resistenza alla polvere;
8. velocità di risposta rapida, ampia gamma di misura, alta precisione di misura;
9Metodo di trasmissione dati personalizzabile in base alle esigenze del cliente.
3Funzioni
Metodo di rilevamento: principio di spettroscopia laser regolabile
Gas rilevato: CH4 (NH3/HCL/C2H6/C3H8/C4-C6 selezionabile)
Tipo di sensore: tipo laser a infrarossi
Intervallo di misura: 0-10% vol (0-99,999 ppm-m)
Strumento di misurazione della distanza: sì
Distanza massima di rilevamento: 30 m (60 m con superficie riflettente speciale)
Sensibilità: 5 ppm-m alla distanza di rilevamento 0-15 m
10 ppm-m % alla distanza di rilevamento di 15-30 m
Accuratezza di misura: ±10% @ 100 ppm-m (2m)
Tempo di risposta: 0,1 s (1s per la misurazione della distanza)
Metodo di allarme: allarme digitale lampeggiante
Metodo di visualizzazione: LCD

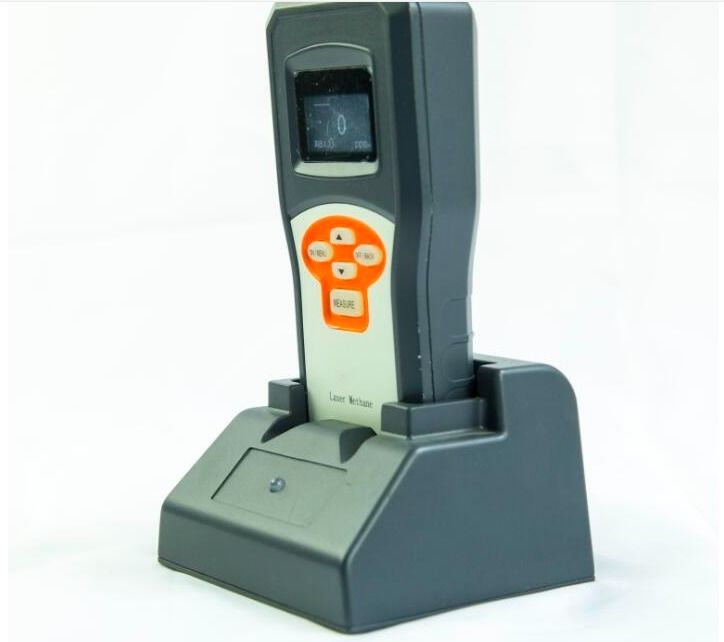

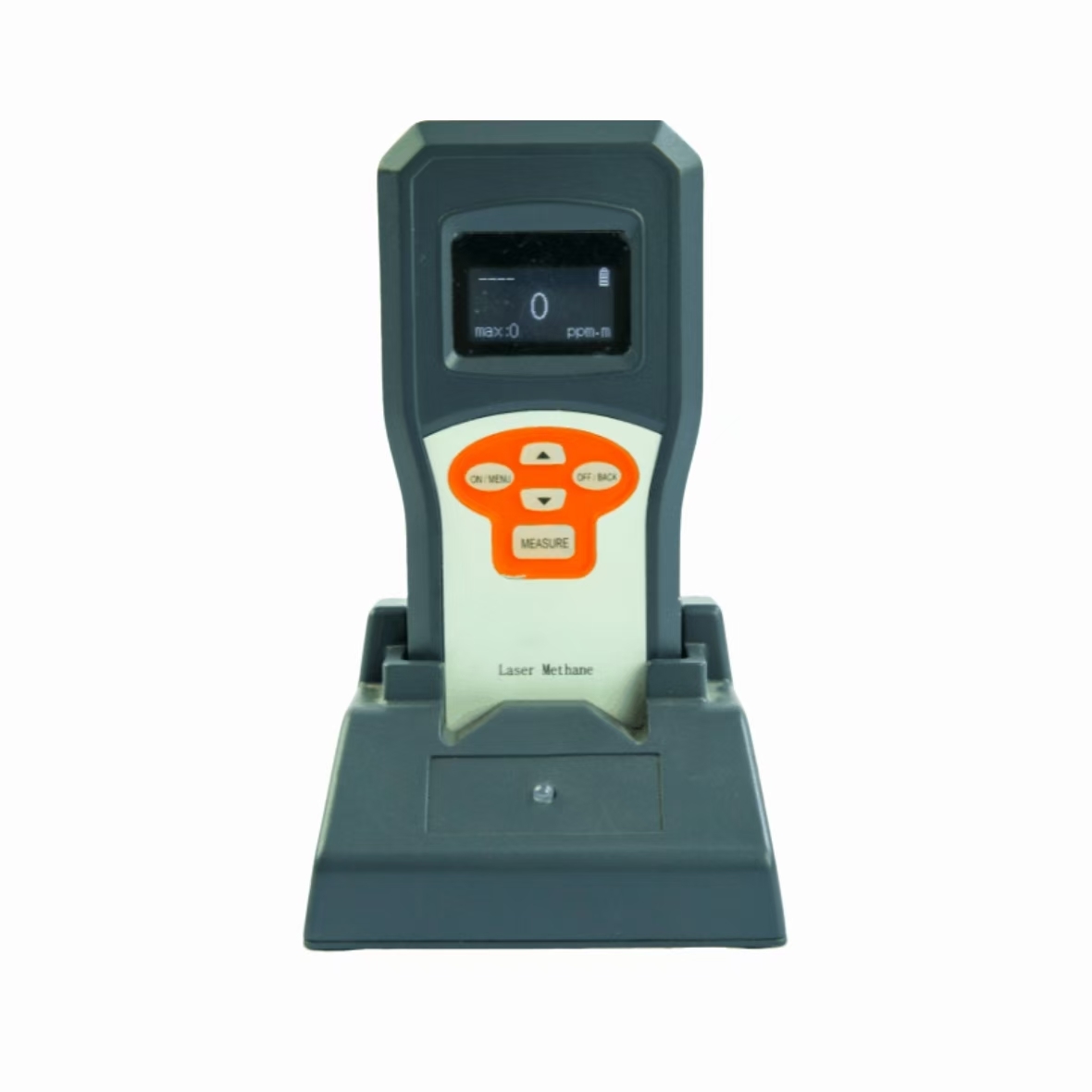

Metodo di ricarica: presa di ricarica, 110-240VAC, 50/60Hz
Fonte di alimentazione: batteria al litio ricaricabile (batteria ricaricabile sostitutiva)
durata della batteria: 10 ore di funzionamento normale dopo la carica completa della batteria
Ambiente di lavoro: temperatura di lavoro: -20oC a 50oC
Umidità relativa: ≤99%
Pressione dell'aria: 80 kPa - 116 kPa
Dimensioni esterne: 158 mm × 77 mm × 37 mm
Peso complessivo: 380 g
Materiale: ABS + PC
Funzione di autocontrollo: funzione di autocontrollo e di taratura integrata, senza necessità di taratura giornaliera
Livello di protezione laser: classe IIIa
Metodo di certificazione: CNEX Exib IIA T4 Gb
Livello di protezione: IP54
Configurazione opzionale: imbracatura ergonomica
