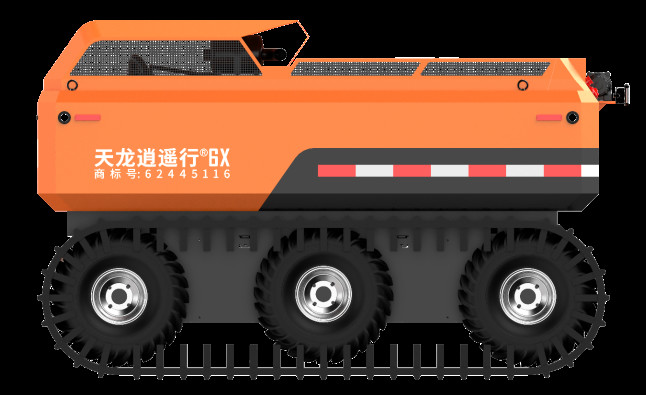

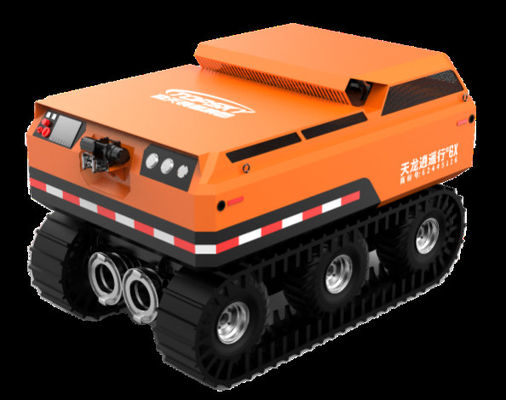

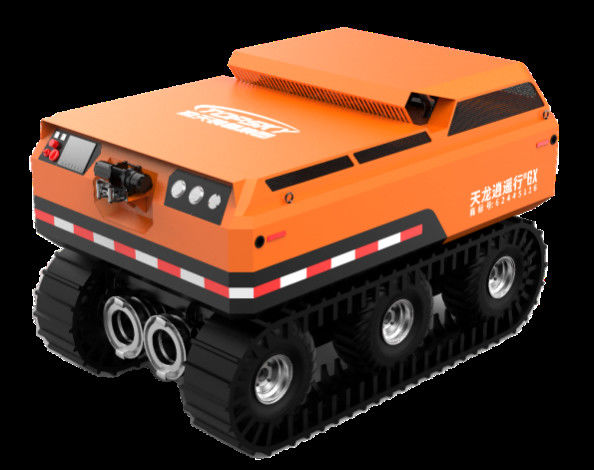

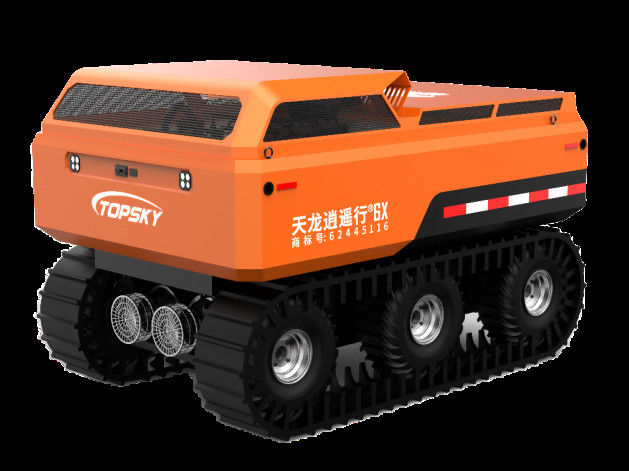

RXR-Q280D Wheel Track Integrated Drainage And Demolition Robot

Descrizione di prodotto

Questo prodotto ha le funzioni di drenaggio, ricognizione audio e video, ricognizione delle perdite d'acqua nelle zone di disastro, ecc.Il binario può essere assemblato e smontato rapidamente per soddisfare le diverse condizioni di utilizzo e di strada. Il carro dei tubi dotato di questo prodotto può raccogliere contemporaneamente 2 rulli di tubi di grande diametro DN200.La pompa d'acqua dotata del robot ha grande diametro di impostazione porto come scarico di acque reflue, scarico e manutenzione dell'acqua.

• Scopo dell'impiego

• Discarico e soccorso in caserme urbani
• Scarico e soccorso per inondazioni nelle stazioni della metropolitana
• Drenaggio e soccorso in caso di inondazioni in galleria e in canalizzazione
• Drenaggio di strade urbane strette
• Gestione del rischio dei serbatoi
• Come modulo di assunzione dell'acqua per l'approvvigionamento idrico remoto

• Caratteristiche del prodotto

• ★Comando a distanza:

Può regolare da remoto la potenza del motore e controllare la portata per soddisfare le esigenze reali del sito.

• ★Cassetto anfibio:

Utilizzando (6 × 6) telaio ruota + binario, trazione idraulica, anfibi e tutto terreno

3,★Diverse funzioni e ampi scenari di applicazione:

1 Rifornimento idrico: può fornire acqua ai camion dei pompieri o servire come modulo di approvvigionamento idrico remoto, senza necessità di una piattaforma di assunzione dell'acqua e può essere lanciato da solo; Grande portata e velocità di approvvigionamento idrico veloce;

2 Drenaggio: grande flusso di drenaggio (900 T/h), lunga distanza, facile da usare e può essere rapidamente installato;

3 Forte adattabilità: bassi requisiti per la qualità dell'acqua, in grado di scaricare acque reflue e fango;

4,★Relaio remoto:

Se la distanza di approvvigionamento dell'acqua è troppo lunga, può essere continuato nel mezzo da un altro robot

5,★auto-evitamento:il telemetro Lidar può personalizzare la distanza di evasione degli ostacoli da parte del robot

6Interfaccia idraulica di riserva:

Equipaggiato con modulo UHV multicanale, può essere collegato esternamente con seghe a disco idrauliche e altri strumenti di smontaggio.

• Parametro tecnico

4.1Macchine per robot:

• Interfaccia di uscita idraulica riservata: può essere collegata agli strumenti di salvataggio e smontaggio
• La forma di azionamento adotta l'azionamento idraulico
• Progettazione a doppia pompa, cilindrata massima: 900 m3/h
• Utilizzo di pneumatici a vuoto anfibi + smontaggio e montaggio rapidi
• Dimensione fisica (mm): ≤ 2330*1600*1500
• Peso (kg): ≤ 1310 (carburante incluso)
• Può essere a controllo remoto, con livello del serbatoio del carburante, temperatura dell'olio e allarme di immersione del corpo
• Port di aspirazione a sollevamento a controllo remoto, può essere utilizzato per il drenaggio a bassa capacità idrica
• ★ Forma del telaio: 6 X 6 modalità di guida, pneumatico idraulico a vuoto + rapido smontaggio del telaio del binario
• Requisiti di qualità dell'acqua: lo scarico assorbibile contiene il liquido di impurità con il diametro massimo di particelle solide di 25 mm.scarico assorbibile contenente il diametro massimo delle particelle solide di 30 mm, liquido di impurità
• Diametro del tubo: dotato di doppia presa d'acqua DN200mm; doppia uscita d'acqua DN200mm
• ★ Quattro pompe di drenaggio elettriche sono installate all'interno del corpo, che possono rilevare e scaricare automaticamente l'acqua all'interno del corpo.
• Camionetto elettrico di carico di tubi di grande diametro: dotato di tubi DN200mm per un totale di 150 m, può ritirare 2 rotoli di tubi DN200 contemporaneamente.

4.2Pompa di grande portata robot(2 serie, ciascuna con i seguenti parametri):

1 Dislocamento: 450 m³/h

2 Immissione e uscita: 200 mm di diametro

3 Altitudine: 12 m

4.3Sistema idraulico robotico:

1Sistema e modalità di controllo: sistema idraulico quantitativo semicercato, valvola di interruttore elettrico + valvola proporzionale di controllo elettrico

2- Azionamento a piedi: 6 azionamenti; pressione nominale di lavoro: 175 bar

4.3Parametri di configurazione del terminale del telecomando:

1 Temperatura di funzionamento: -20~70°C

2 Materiale della conchiglia: materie plastiche di ingegneria ad alta resistenza

3 Grado di protezione: IP69 anti caduta, anti pressione, impermeabile

4 Tempo di lavoro: ≥ 8 ore

5 Funzione di controllo di camminata: attraverso due rocker industriali a singolo asse, realizzare il robot avanti, indietro, a sinistra e a destra girare funzionamento flessibile

6 Strumento ausiliario: cintura per la spalla del terminale del telecomando portatile

7 Il regolatore del robot: il robot incorporato in un computer di controllo industriale, può operare il pompaggio, la trazione, la luce e altre azioni, ma può anche interrogare la pressione dell'olio, il livello del liquido,informazioni sull'elettricità e altri guasti

8 Controllo cablato: equipaggiato con controllo cablato, uso di emergenza in ambiente magnetico forte

4.4Ecamion elettrico per il ripiegamento di tubi di grande diametro:

1 Realizzare la rapida posa e ritiro del tubo antincendio a motore

2 Cintura di carico totale: 150 m

3 Due tubi antincendio di grande diametro possono essere raccolti contemporaneamente

4 Velocità di posa/rivolgimento: 0,5 m/s

4.5Ventilatore di trazione:

1 Modalità di guida: propulsione elettrica

2 Forza di trazione: ≥ 4000 LB

Funzione: rimorchiare veicoli intrappolati, attrezzature, ma anche utilizzate per l'autosalvamento

• Configurazione del prodotto

• 1 set di robot integrato di drenaggio e demolizione (su rotaia)
• 1 pezzo di terminale di controllo remoto portatile
• 1 pezzo di telecomando a filo
• 1 set di caricabatterie robot
• 1 set di caricabatterie a controllo remoto
• 1 set di dispositivi elettrici per il ritiro e il rilascio del tubo antincendio
• 1 pezzo di batteria di riserva per il telecomando
• 1 set di caricabatterie a controllo remoto
