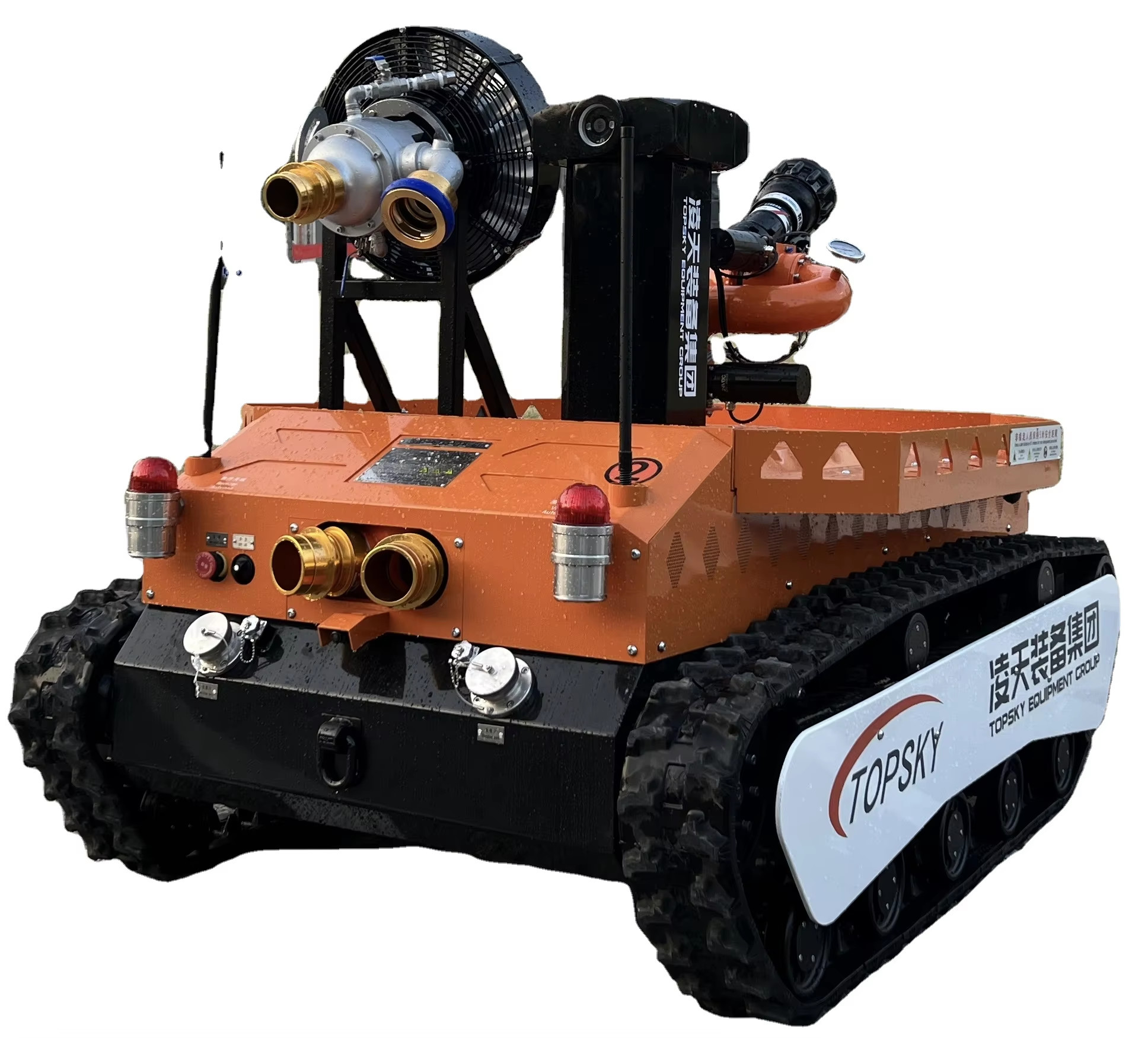

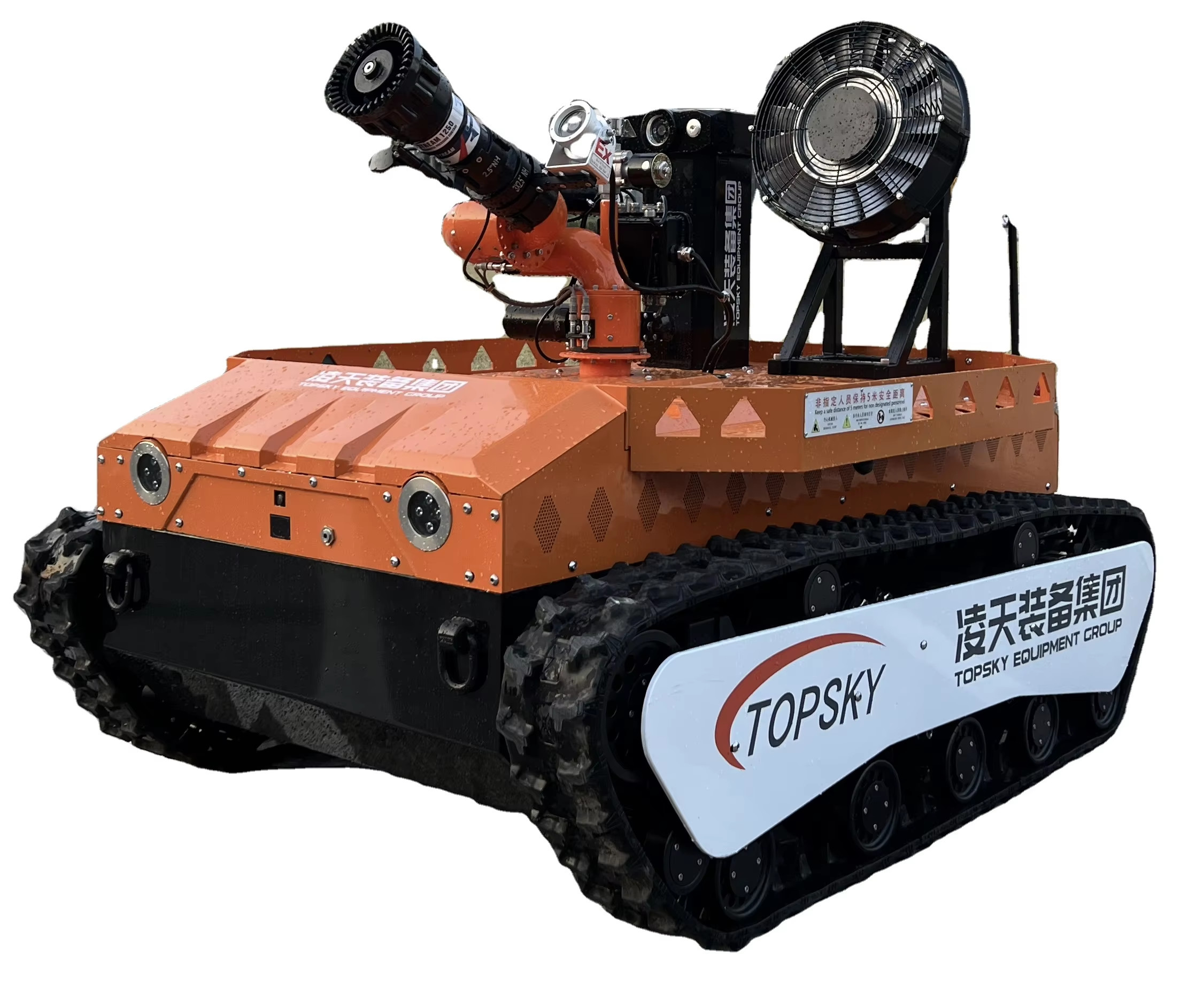

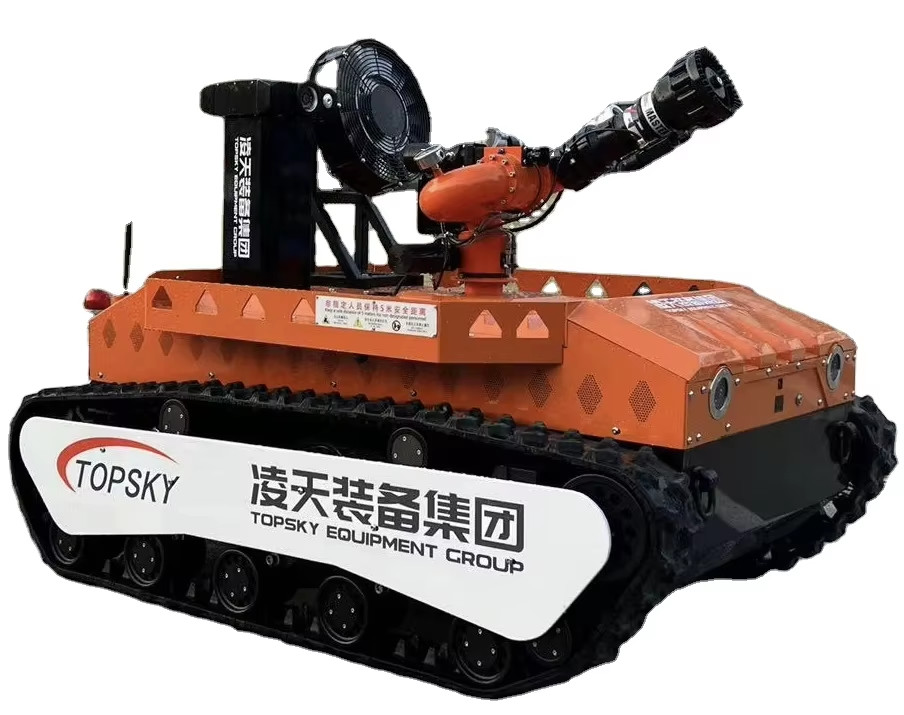

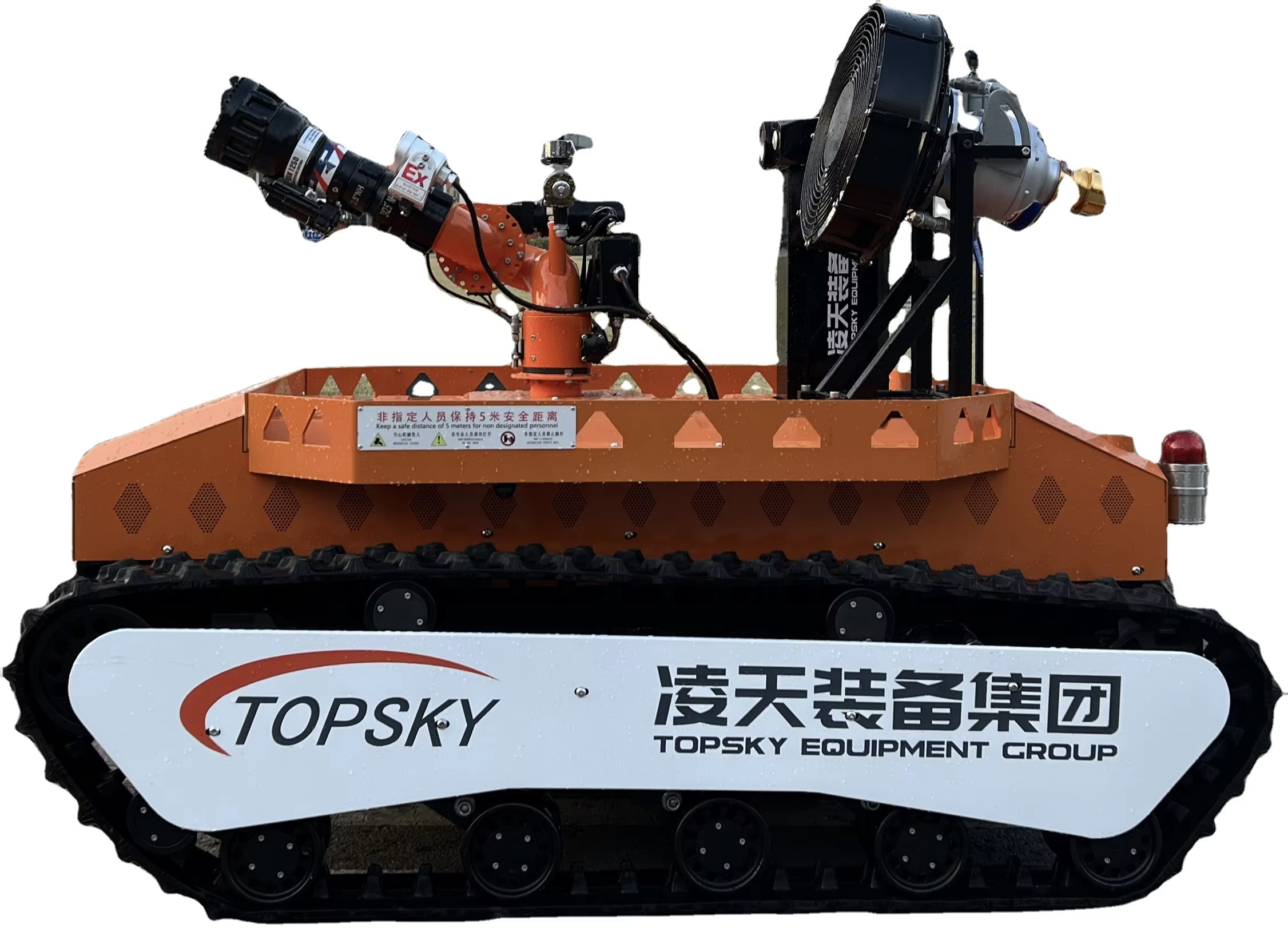

1.Nome:Robot a prova di esplosione per l'estinguimento degli incendi e il rilevamento dei gas di scarico di fumo

2.Modello: RXR-MC80BD

3.Funzione di base: utilizzato per il trasporto di più dispositivi o attrezzature e materiali di soccorso;

4.Attuazione della norma del settore del fuoco: "GA 892.1-2010 Robots per il fuoco Parte 1 Condizioni tecniche generali"

5.Attuare le norme a prova di esplosione: GB3836.1 2010 "Atmosfera esplosiva parte 1: attrezzature - requisiti generali", in conformità con GB3836 1-2010 "Atmosfera esplosiva parte 2:Apparecchiature protette da involucri ignifughi", CB3836 2010 Norma nazionale per gli ambienti esplosivi Parte 4: attrezzature con protezione intrinseca

6.Tipo a prova di esplosione: macchina intera: Exd[ib]IIBT4Gb, dispositivo di alimentazione a batteria al litio: Ex d IIC T6 Gb

7.Livello di protezione: il livello di protezione del corpo del robot è IP65 e il livello di protezione della parte superiore del robot è IP67.

8.Potenza: batteria al litio elettrica ternaria

9.Dimensioni: lunghezza 1800 mm * larghezza 1310 mm * altezza 1500 mm (escluse le giunzioni universali, auto-distaccabili, antenne)

10.Diametro di rotazione: ≤ 2600 mm

11.Peso: ≤ 890 kg

12.Forza di trazione: ≥ 6500N

13.Distanza di trascinamento: ≥ 120 m

14.Velocità massima in linea retta: ≥ 2 m/s, trasmissione variabile continua telecomandata

15.Diviazione in linea retta: ≤ 3%

16.Distanza di frenata: ≤ 0,3 m

17.Capacità di arrampicata: ≥ 83,9% (o 40 °)

18.Altezza dell'ostacolo: 300 mm

19.Angolo di stabilità del rotolamento: 40 gradi

20.profondità di galleggiamento: ≥ 500 mm

21.Tempo di cammino continuo: 2 ore

22.Tempo di lavoro di affidabilità: attraverso 16 ore di test di affidabilità di stabilità continua

23.Distanza di controllo remoto: 1100 m

24.Distanza di trasmissione video: 1100 m

25.Capacità di carico: Capacità di carico: viene fornito con un telaio di carico, che può trasportare forniture di soccorso (come tubi per l'acqua, maschere antincendio, respiratori ad aria a pressione positiva, indumenti ignifughi,strumenti di demolizione, ecc.) al luogo del disastro; può trainare i veicoli di soccorso nel luogo del soccorso; gli ostacoli possono essere tirati fuori trascinando l'anello.

26.Funzione di monitoraggio panoramico: può visualizzare da remoto immagini a 360 gradi del corpo del robot

27.Funzione di visualizzazione dell'atteggiamento: rilevamento in tempo reale dell'angolo di inclinazione e di rotolamento del robot, che facilita l'operatore nel tentativo di comprendere lo stato del robot,e trasmettere i valori al terminale del telecomando per la successiva corretta operazione di comando

28.Funzione di prevenzione autonoma degli ostacoli: LiDAR anti-esplosione, che rileva un ostacolo a una distanza di 50 metri.Può andare avanti a metà velocitàSe si incontra un ostacolo a 2 metri di distanza, si ferma automaticamente.

29.Funzione di raffreddamento automatico a spruzzo: con un design di raffreddamento automatico a spruzzo a tre strati di tenda d'acqua, il corpo del robot viene spruzzato e raffreddato per formare una tenda d'acqua che copre l'intero robot,assicurando che la batteria del robot, motore, sistema di controllo e componenti chiave possono funzionare normalmente in ambienti ad alta temperatura; gli utenti possono personalizzare l'impostazione della temperatura dell'allarme

30.Funzione di generazione automatica di energia e di soppressione automatica del ritiro:Il motore principale del robot utilizza la frenata di generazione di energia per convertire il rimbalzo in energia elettrica durante la spruzzatura dell'acqua e l'estinguimento degli incendi;

31.Traccia ignifugia per robot (facoltativo): le tracce per robot antincendio devono utilizzare gomma ignifugia, antistatica e resistente alle alte temperature; l'interno della traccia è costituito da uno scheletro metallico;Dotato di progettazione per la protezione da deragliamento della rotaia;

32.Funzione di annodamento della cinghia impermeabile (facoltativo): con una doppia struttura universale, può ruotare di 360 gradi per evitare che la cinghia idraulica si annodi

33.Funzione di stacco automatico del tubo dell'acqua (facoltativo): l'operazione di controllo remoto consente di staccare automaticamente il tubo dell'acqua, garantendo che il robot possa restituire la luce dopo aver completato il compito

34.Terminale di controllo: terminale di controllo remoto integrato portatile con grafica e numeri

1. cannone da fuoco: cannone da fuoco a prova di esplosione domestico/canone da fuoco importato

2Tipo di estintore: acqua o schiuma

3Materiale: corpo del cannone - acciaio inossidabile, testa del cannone - alluminio alloy hard oxidation

4Pressione di lavoro (Mpa): 1.2

5- Modalità di spruzzo: CC e atomizzazione, regolabile continuamente

6- Flusso acqua/spuma: 80L/s di acqua, 65L/s di schiuma

7. Distanza (m): ≥ 85

8. angolo di rotazione: orizzontale -90°~90°, verticale 0°~90°

9. angolo massimo di spruzzatura: 120 °

10. Camera di follow-up: dotata di una telecamera di follow-up con cannone ad acqua, risoluzione 1080P

11. tubo di controllo della schiuma: il tubo di controllo della schiuma può essere sostituito da un inserimento rapido. Il monitor dell'acqua del fuoco può spruzzare acqua, schiuma e liquido misto, in modo che un monitor possa essere utilizzato per più scopi,e può passare tra modalità CC e spruzzo

3.4 Sistema di esplorazione robot:
