360 gradi che controllano controllo della radio del robot 500m di rilevazione della bomba Mk6

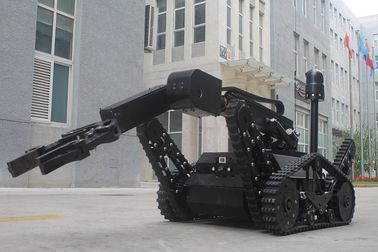

Il robot di MK6 EOD pricipalmente è utilizzato per occuparsi degli impianti relativi esplosivi, anche può essere usato per perlustrare difficile raggiungere per umano. L'alta coppia di torsione 6 DOF può raggiungere tutto l'angolo di rotazione, può strappare 30KG il peso, distruttore degli esplosivi del carico del braccio, può azionare la distruzione del campo degli esplosivi; il telaio con tutta la struttura del terreno, può adattarsi a vario spiegamento rapido di combattimento del terreno.

I robot di MK6 EOD possono essere utilizzati con vari accessori, compreso il disruptore, i raggi x, i sistemi di controllo a distanza della detonazione per gli esplosivi ecc

1, il manipolatore può raggiungere 6 gradi di rotazione di libertà.

2. Fornito di un sistema di immagine, 360 gradi di monitoraggio senza angolo morto, possono osservare la situazione circostante di tanto in tanto affinchè l'operatore controllino il robot;

3, il braccio meccanico adottano il motore potrebbero sostenere per strappare gli oggetti pesanti 30KG

4, il braccio del robot sono forniti di disruptore degli esplosivi e dispositivo mirare a distruggere gli esplosivi alla scena. (facoltativo)

5. Adottando la struttura anteriore e posteriore di un braccio + di un cingolo di 4 oscillazioni, il cingolo ed il braccio dell'oscillazione sono adatti a terreno complesso e possono migliorare la prestazione dell'ostacolo-incrocio.

6, applicabili portare la macchina di raggi x portatile e la barra dell'adattatore (facoltative)

7, controlli metallici e senza fili, nell'ambiente di interferenza facendo uso di controllo metallico

8. Il veicolo e la scatola telecomandata sono semplici funzionare, adattarsi a tutti i tipi di ambiente complesso e possono completare rapidamente lo spiegamento del sito.

Parametri principali del robot:

1, pixel della macchina fotografica: 1080P

2, stretta la forza ascensionale: il is30Kg massimo. Ampli la stretta è 10kg

3. Diametro esterno della bomba esplosiva: 29mm

4. Abilità rampicante: meno di 30 gradi.

5. Capacità rampicante della scala: meno di 30 gradi.

6. Altezza dell'incrocio di ostacolo: 300mm

7, velocità massima: superiore o uguale a 1.4m/s

8. Raggio di giro: rotazione sul posto.

9, controllo metallico: 100M

10, controllo senza fili: 500M

11, dimensione: 1200*1030*1000mm (PTZ compreso).

12, peso: 220KG

13, tensione: 48V

14, orario di lavoro: più di 12h

Parametri del manipolatore

1. Rotazione principale del braccio: 0-90 gradi.

2. Braccio principale telescopico: 0-450mm

3, arma leggera: -90 gradi -120 gradi.

4, base: sinistra i giusti 60 gradi di 90 gradi.

5, giro dell'artiglio: (continuo) 360 gradi

6, dimensione unita dell'artiglio: 0-245mm

Dispositivo esplosivo di distruzione (facoltativo):

1, peso: 3.2KG

2, diametro esterno del trasmettitore: 53mm

3, calibro del trasmettitore: 22mm

4, abilità di ripartizione: piatto di legno 70mm; piatto d'acciaio 3mm

Parametri della macchina di raggi x (facoltativi)

1, dimensione del piatto di rappresentazione: 383*480*15mm

2. Lo spessore del piatto della rappresentazione è più di meno di: 15mm

3, il peso del piatto della rappresentazione sono più di meno di: 3.2kg

4, dimensione del pixel sono di meno del μm 160

5. Dimensione di fonte dei raggi x: 310*50mm

6. Penetrazione del raggio di X: piatto di alluminio di 50mm.

7. Sorgente luminosa: controllo metallico e senza fili.

8, modo sincrono: comunicazione di cavo di controllo manuale (13): compatibile con 100 megabit Gigabit Ethernet.

Composizione nel sistema:

Robot esplosivo 1 di disposizione MK6

Scatola telecomandata 1

Caricatore del robot (54.6V) 1

Caricatore a distanza (12.6V) 1

Rotolo metallico del cavo 1 di comunicazione
